一, 产品简介
YS-VW3008振弦/温度/数字一体化多功能太阳能充电自动化数据采集仪(以下简称自动化数据采集仪)是有数(深圳)智能科技有限公司基于物联网平台利用新技术开发的应用于地灾安全监测和工程安全监测的产品;自动化数据采集仪与测量模块、传感器和有数云平台(或安全监测系统软件)组成一体化监测站,通过GPRS、LAN、WIFI将测量数据传送至有数云平台,可以和云平台无缝对接,即装即用,可完成各类工程安全监测仪器的自动测量、数据处理、图表制作、异常测值报警等工作。
YS-VW3008自动化数据采集仪内置测量模块,每个通道均可采集振弦式仪器、差阻式仪器、标准电压电流信号、各类标准变送器和传感器、线性电位计式传感器等各类传感器。此外,电源、通信接口及每个测量通道都具有防雷功能,整体性能满足《大坝安全监测数据自动采集装置(DL/T1134-2009)》规定的各项技术指标要求。
由YS-VW3008型自动化数据采集仪可广泛应用于地灾、水电站、公路、桥梁、边坡、地铁、高楼等多种场合的自动化监测。
二, 特点
(1)通讯:内置全网通通信模块,
支持移动、联通、电信全网全频。
可选配北斗通讯终端。
(2) 支持以2G/3G/4G/
Lora/LAN/WIFI等通信方式。
(3) 支持向8路以上地址
发送含不同登录信息的数
据功能,且可扩展更多中心。
该采集仪具有8个振弦采集通道,8个温度采集通道,和8个数字采集通道(RS485 ModBus)。其中8通道振弦、8通道温度和8通道数字信号可同时使用。
(4) 具有远程时钟自动同步功能。
(5) 设备可判断数据发送是否成功,自动补发未发送成功数据。
(6) 设备具有自检功能,定期上报充电电压、充电功率、电池电压、输出功率、温度、信号强度、位置信息等自检数据。
(7) 监测设备具备加密采集功能,加密采集周期可设置。
(8) 监测设备具备阈值触发功能,如监测数据超过阈值,则立即采集并自动上报。
(9) 监测设备支持接收并执行贵州省地质灾害防治指挥平台的远程控制指令,包括但不限于远程查看及校正设备时间、查看及设置数据发送间隔、查看及设置设备阈值、采集并查看当前测量值、远程重启设备及定期自动回传或人工获取设备实时状态。
(10) 数据接口:具备RS485、 RJ45端口、WIFI、USB端口,可通过端口设置主机的有关参数。
(11) 提供多种可配置的通讯协议接口,支持基康标准协议。
(12) 通电自启。
(13) 具备256MB数据存储空间,具备空间不足自动覆盖旧文件功能。
(14) 具备阈值触发短信报警并直接触发预警喇叭报警的功能。
(15) 防护等级:IP66。
(16) 可选配置温湿度传感器,分别监测机柜内温湿度及机柜外环境温湿度。
三, 结构尺寸
四, 产品功能
1开关 2.天线 3.传感器数据传输 4.RS485 5.电源PW
6. SIM-4G卡 7.太阳能充电板
1,开关。
用一字螺丝刀拧开防水盖,按开关键后红灯亮起,蓝灯闪烁过程中是连接信号。闪烁停止后开始正常工作。(调试完成后一定要拧紧防水盖,以防进水)
2, 天线
支持以2G/3G/4G/Lora/LAN/WIFI等通信方式。
3, S1-S8端口是传感器数据传输。
8个振弦采集通道,8个温度采集通道,和8个数字采集通道(RS485 ModBus)。
其中8通道振弦、8通道温度和8通道数字信号可同时使用。
3.1,S1-S8端口线序说明
传感器线缆颜色 |
红 |
黑 |
绿 |
白 |
线序定义 |
频率+ |
频率- |
温度+ |
温度- |
3.2,接线预处理
接线方式示意图
4, RS485线序说明
传感器线缆颜色 |
红 |
黑 |
绿 |
白 |
线序定义 |
电源+ |
电源- |
485A |
485B |
5, 电源PW (DC12V-24V)线序说明。
5.1. 将太阳能板连接到采集仪的接口上(注意:太阳能板和控制器上均有正负极标识,注意不要接反);
5.2. 将220V转12V-24V的电源接到采集仪的电池接口上(注意:电池和控制器上均有正负极标识,注意不要接反);
传感器线缆颜色 |
红 |
黑 |
绿 |
白 |
线序定义 |
电源+ |
电源- |
------- |
------- |
6, SIM-4G卡。(调试完成后一定要拧紧防水盖,以防进水)
通电前,先将SIM插到采集器对应的卡槽内,注意SIM卡不要插反,并且要检查是否插到位,不然识别不到;
用螺丝刀拧开防水盖,换卡方便。
内置全网通通信模块,支持移动、联通、电信全网全频。可选配北斗通讯终端。
7,太阳能充电板。
内置大容量宽温可充电电池,集成太阳能充电板,读取参数设置合理时内置锂电池可续航15天阴天雨天也可使用
不受资源分布地域的限制,可利用采集器小巧和高性能防水的优势,灵活安装。
可就近供电,不必长距离输送,避免了长距离输电线路的损失。装折灵活。
五, 主要技术参数
产品型号 |
YS-VW3008 |
YS-VW3016 |
通道数量 |
8振弦+8温度+8数字(RS485 ModBus) |
16振弦+16温度 |
每通道测量时间 |
振弦<1秒,其他类型传感器视传感器稳定时间而定 |
|
数据存储容量 |
50000条记录 |
|
通讯方式 |
2G、3G、4G、Lora、RS485 |
|
系统功耗 |
待机<0.1W,测量<1W |
|
|
|
|
时钟精度 |
±2秒/天 |
|
工作温度 |
-20℃~+70℃ |
|
存储温度 |
-40℃ ~ +85℃ |
|
防护等级 |
IP67 |
|
箱体尺寸 |
250mm(L)×180mm(W)×38mm(H) |
六, 可接入传感器测量参数
信号类型 |
振弦(频率) |
振弦(温度) |
RS485传感器(ModBus) |
量程 |
300Hz~5000Hz |
-40℃~80℃ |
根据传感器自身参数而定 |
精度 |
±0.1Hz |
±0.5℃ |
|
分辨力 |
0 .01Hz |
0.1℃ |
七, 安装注意事项
7.1,监控采集器的点位选择及安装
7.1.1、采集器安装点位应尽量远离高压线缆。
7.1.2、采集器应采用稳定、牢固的安装支架,安装位置应不易受外界干扰、损伤,且应不影响现场设备运行和人员正常活动。
7.1.3、监控区域务必选择在没有任何阴影遮挡太阳能板的地方安装。包括周边建筑物(电线杆,房屋檐角等)。
7.1.4、安装位置应避免选择在低洼地带,避免机柜等设备被淹没。
7.1.5、高楼采集器应配置雷击保护设备和就近的接地装置。在强雷暴地区或高感应电压地带(如高压变电站等),必须采取额外加装大功率防雷设备以及安装避雷针等措施。
7.1.6,安装前确保电量再75%以上,面壳上的电池板需要考虑安装方位角、倾斜角。安装方式是对地平面45度左右,阳光照射时间越长越好。方向选择,太阳能板尽量朝南,不要面向其他方向。
7.2,布线要求
7.2.1, 安装初期要留有预留,做线头标识。做到线乱标识不乱。最后编排规范,走位合理,不影响美观,同时余留到位,外观整洁美观等。
7.2.2、信号传输线必须与高压设备或高压电缆之间保持至少50 米的距离。
7.2.3、桥梁布线尽量选择沿桥底下或者桥梁两外侧的台阶底下走线。避免行人有意或无意的破坏。
7.2.4,信号线不能与大功率电力线平行,更不能穿在同一管内。如因环境所限,要平行走线,则要远离50cm以上。
7.2.5,线材安装要保持水平或垂直。线材应加套管保护(塑料或铁水管,按工程配管的技术要求选配),特殊环境走线可用金属软管,但需固定稳妥美观。
7.2.6、尽量采用密封管布线,并对管固定稳固,禁止采用架空方式布线。
7.3, 如果有需要立杆,立杆前准备——浇筑地笼。(如下图:)
基础坑的坑位可以大点,但不能小。先将法兰盘上的地脚螺栓上的螺纹包扎好,以防在浇筑过程中损坏螺纹。采用25#砼以上的水泥。浇筑前必须先矫正法兰盘并加以固定,以防浇筑过程中移位。浇筑时,混凝土应从基础坑四周均匀浇筑,并用振动机或人工捣固的方式捣实混凝土。在浇筑过程中要不断检查法兰盘的水平度、地脚螺栓方向及预留孔洞的情况。当发现移位变形时,应立即停止浇灌并采取补救措施。
混凝土浇筑到与法兰面齐平即可.
7.4,安装前准备——测试设备性能。
为保证安装的顺利进行,请在安装前完成相关设备的性能测试。具体测试步骤如下:
7.4.1, 运输中要用软泡棉包装,避免强烈的震动。安装前要检查采集器面壳上的太阳能充电板是否有裂痕。天线是否有松动。
7.4.2, 先开机查看采集器的灯光状态是否正常,采集器是否能正常工作。
7.4.3, 开机和SIM卡处的防水盖是否有防水胶垫。(安装完成后务必要检查防水盖是否有拧紧)

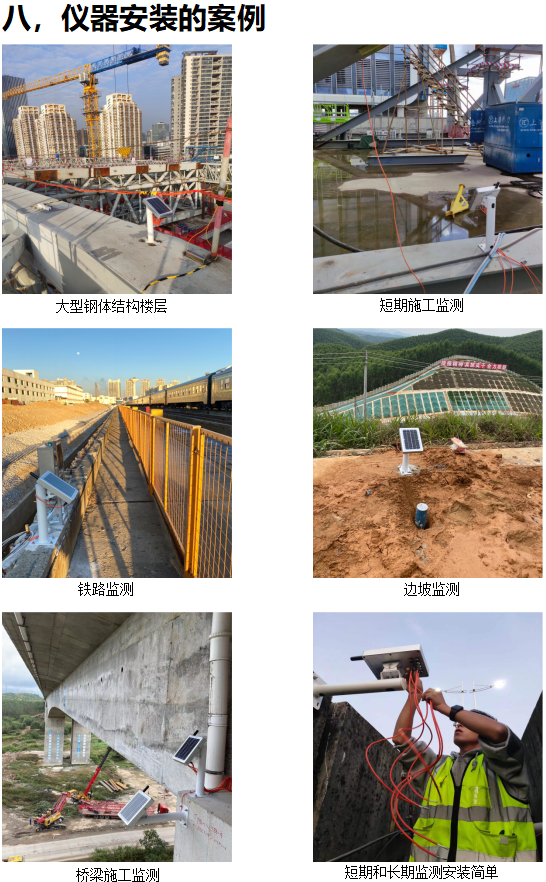

八,仪器安装的案例
